RAPIDE VISITE DE ABB SECHERON

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 001

Dans le cadre de la ré électrification de la ligne Bellegarde - Genève en courant industriel (25 KV - 50 Hz), la société Suisse ABB SECHERON à Genève a invité les associations disposant de matériel historique équipé de leurs composants à venir l'exposer dans les emprises de leur usine les 13 et 14 Septembre 2014.

A cette occasion, une rapide visite de l'entreprise a été proposé aux amateurs ferroviaires.

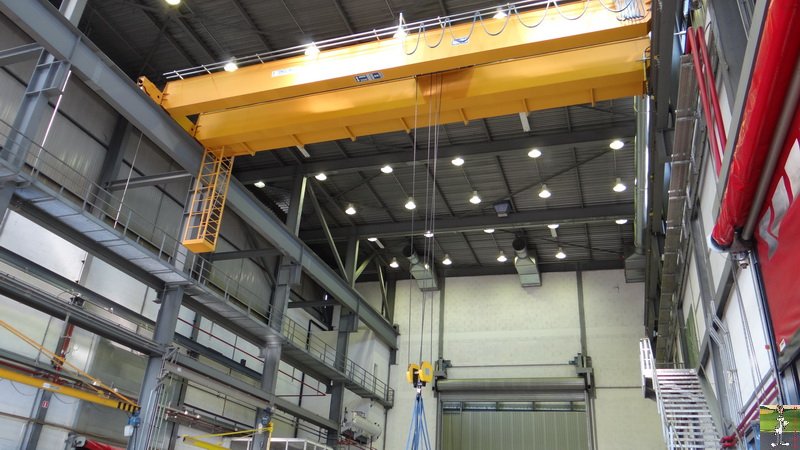

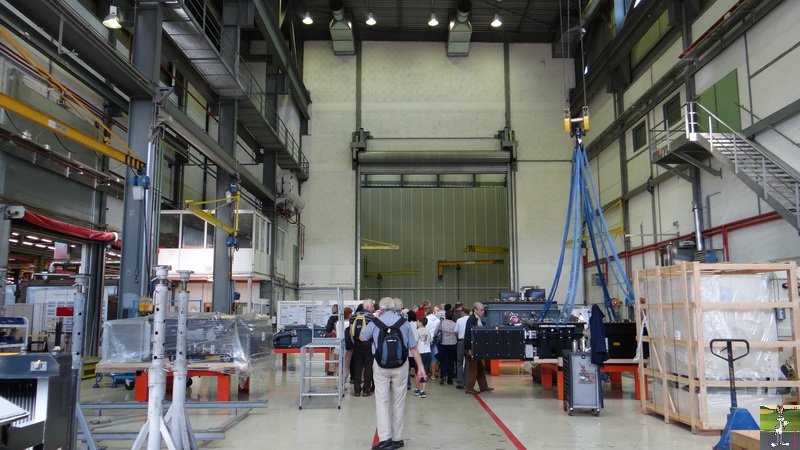

Rappelons brièvement que la société SECHERON était spécialisée dans la fabrication de transformateurs, en particulier les matériels de grandes dimensions ce qui justifie de nos jours la taille et surtout la hauteur inhabituelle des bâtiments.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 002

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 003

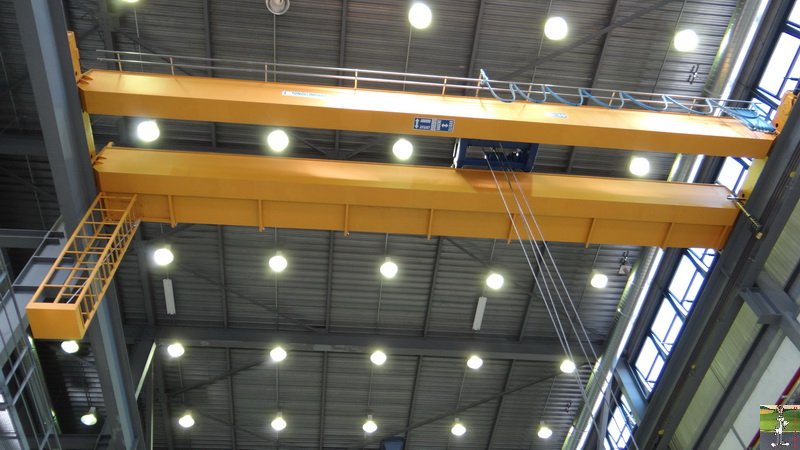

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 004

Aujourd'hui ABB SECHERON s'est spécialisé dans un marché de niche, celui des transformateurs embarqués pour le matériel ferroviaire plus particulièrement.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 005

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 006

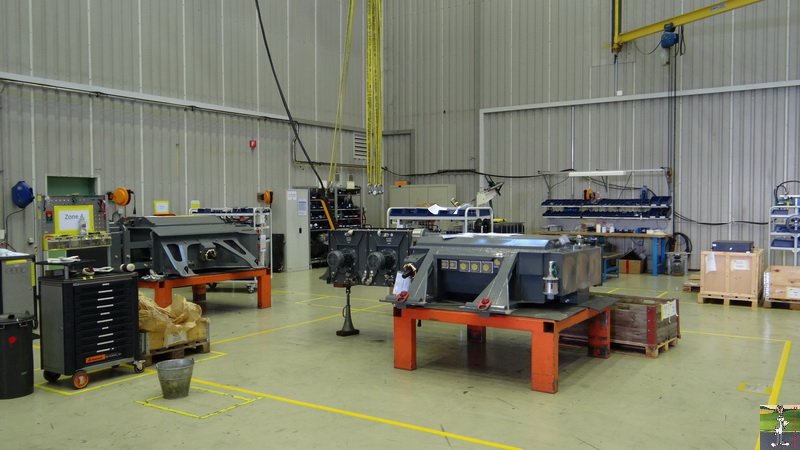

Ils peuvent, à la demande du client, être installés en toiture, sous caisse ou en compartiment. Ces différentes possibilités ainsi que la diversité des matériels appelés à les utiliser justifie le nombre important de modèles en cours de construction.

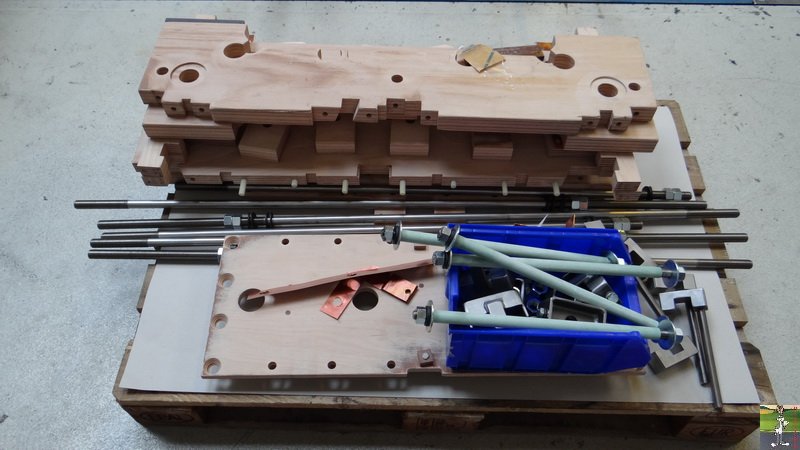

Après étude du cahier des charges du client (constructeurs de trains, de trams... (Alstom, Bombardier, Stadler...)), ABB prépare la réalisation du transformateur en réunissant les pièces de base.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 007

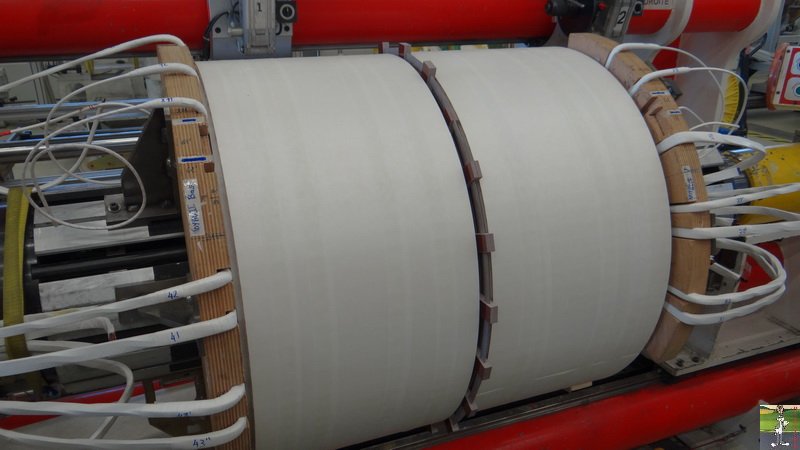

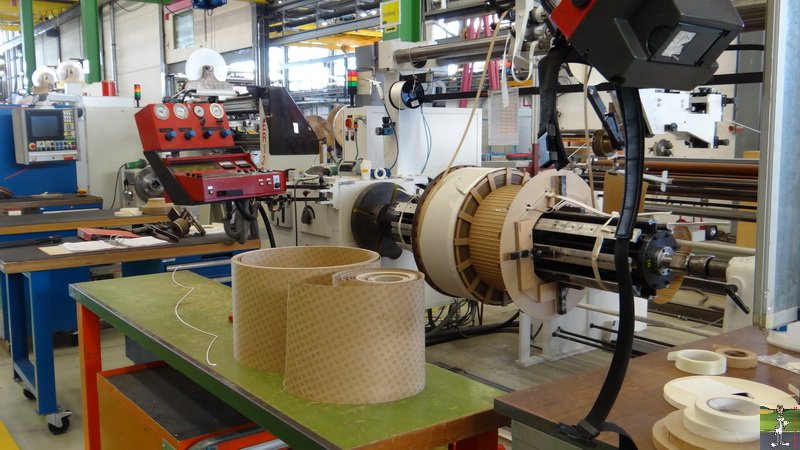

La première étape de fabrication est le bobinage du transformateur qui peut-être vertical ou horizontal suivant les nécessités.
Le primaire du transformateur dispose d'un fil de faible section (2,5mm²).

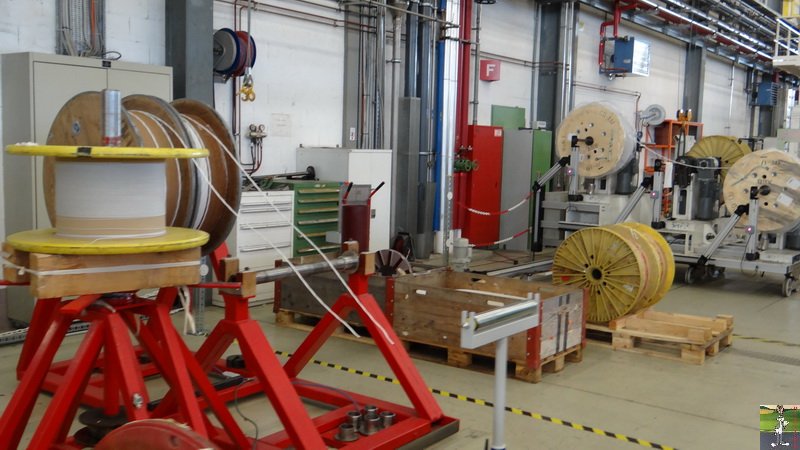

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 008

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 009

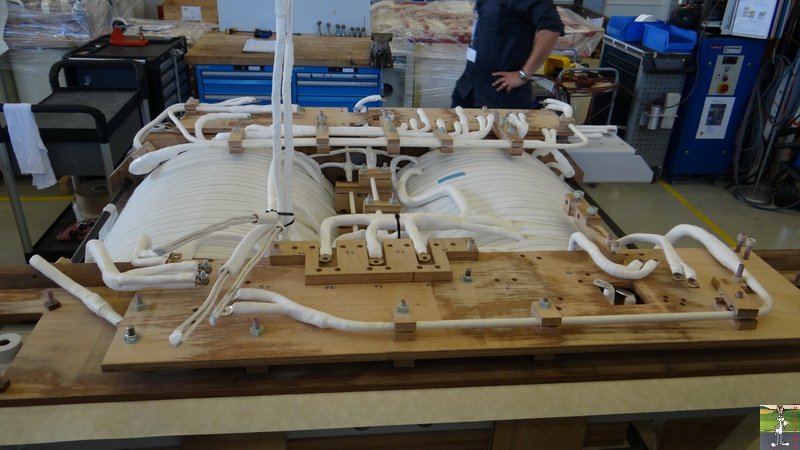

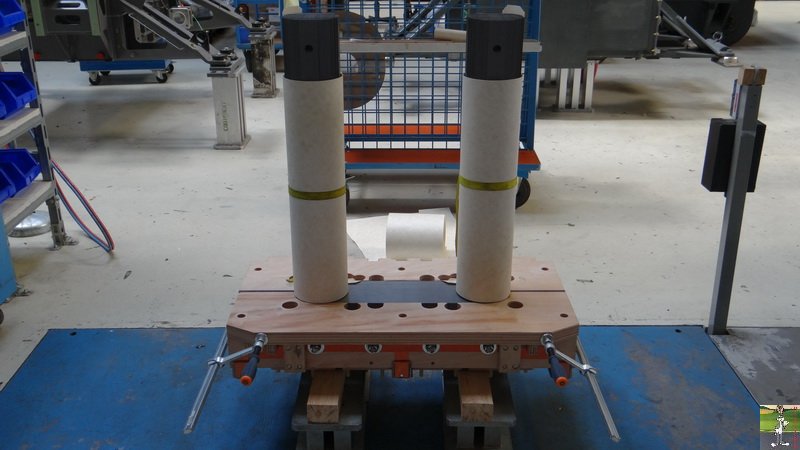

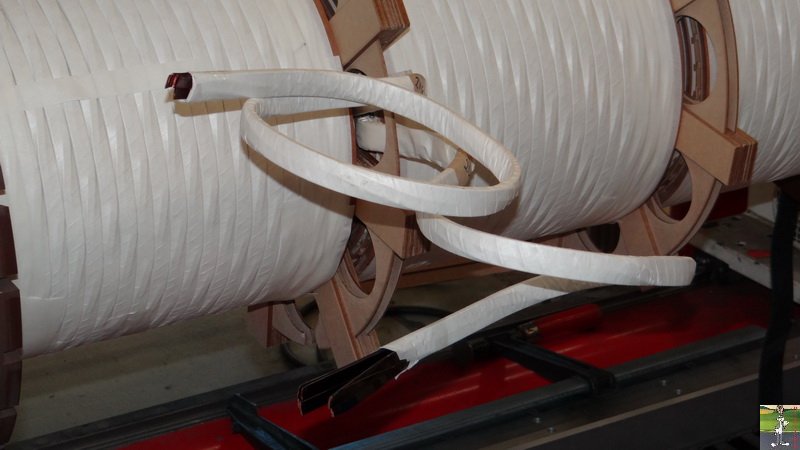

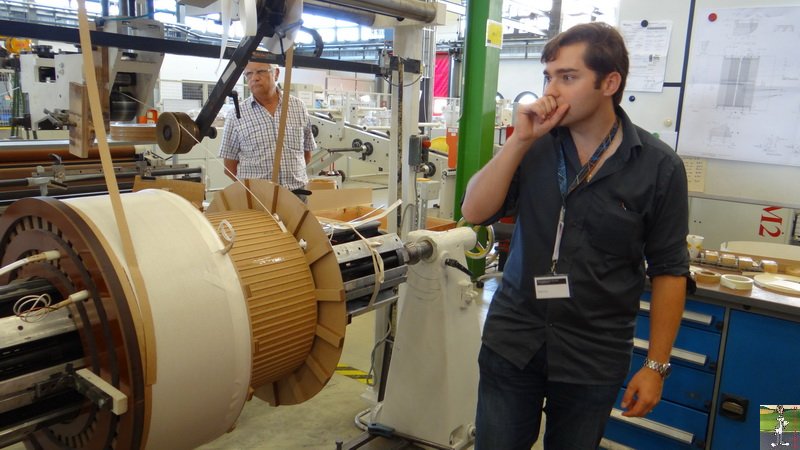

Le secondaire, lui, fait appel à des sections beaucoup plus importantes, voir du méplat.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 010

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 011

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 012

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 013

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 014

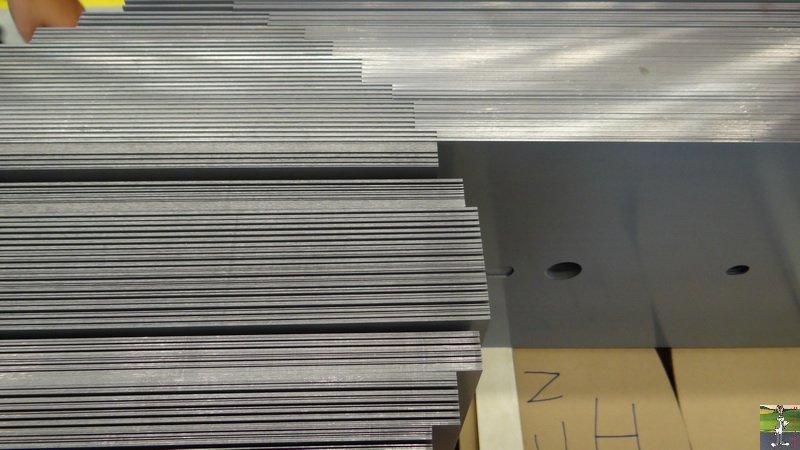

Puis la phase suivante, consiste à réaliser le noyau magnétique de l'appareil.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 015

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 016

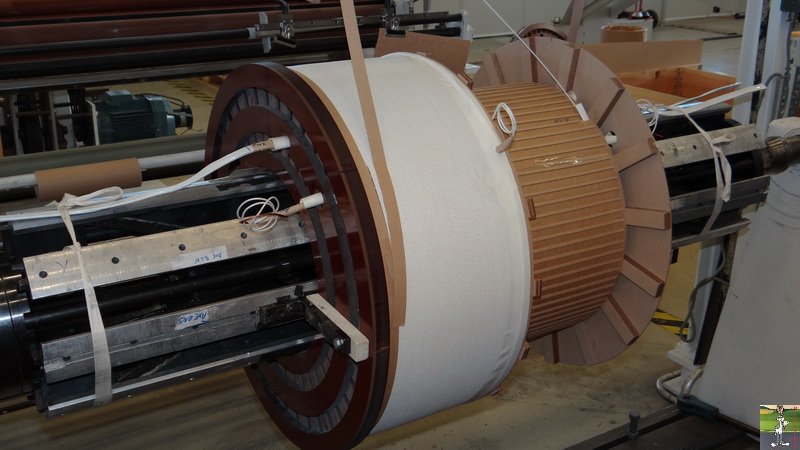

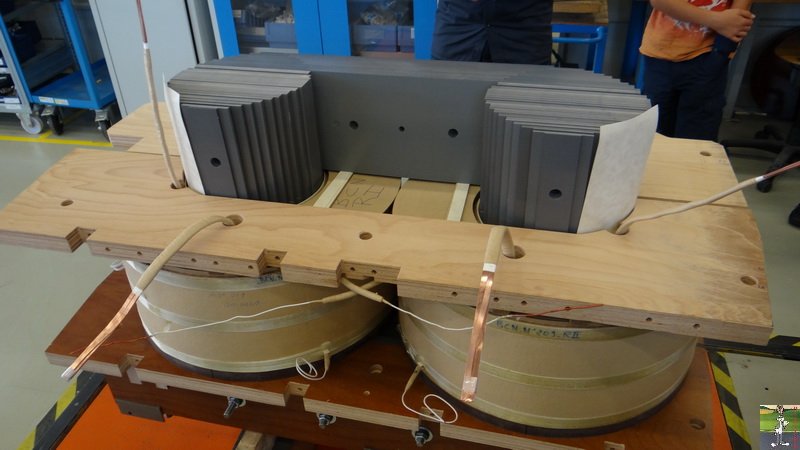

Mise en place de la bobine sur le cadre magnétique.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 017[/align]

Une fois les deux bobines réunies sur le cadre, on procède très minutieusement au calage des différents éléments et à leur immobilisation.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 018

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 019

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 020

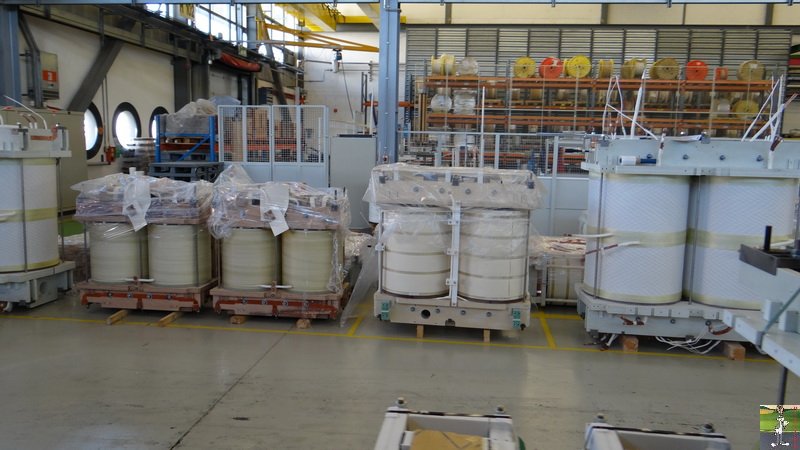

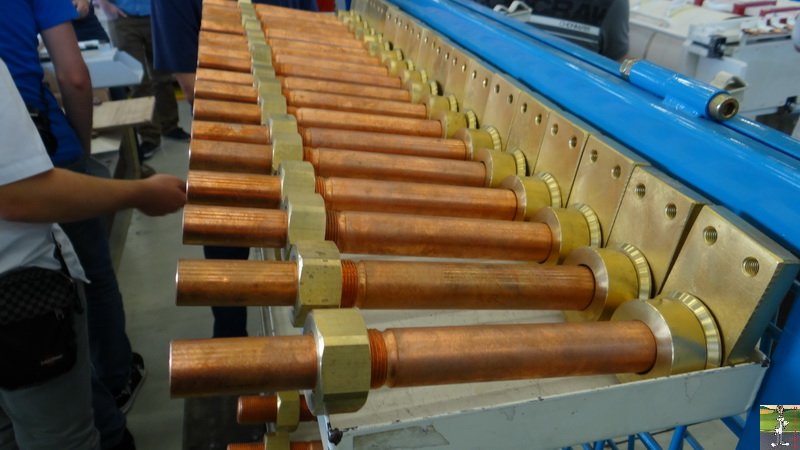

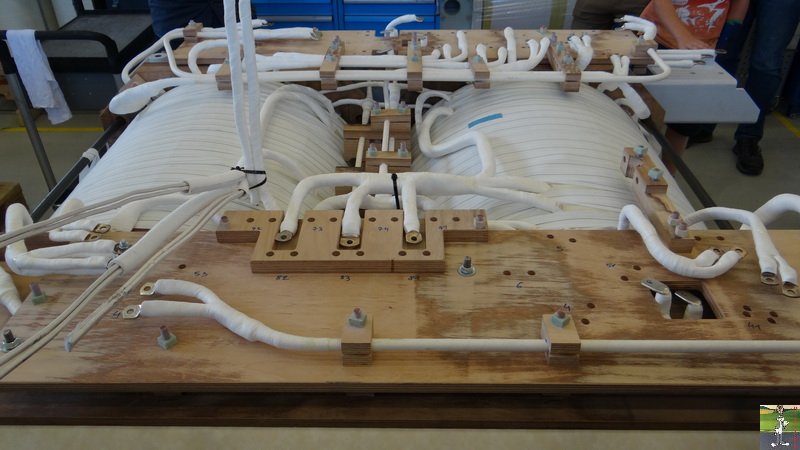

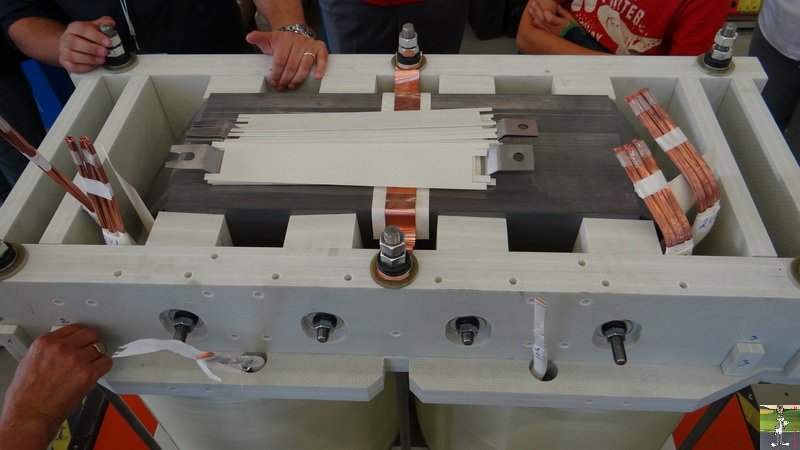

En attente de câblage des enroulements et des bornes.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 021

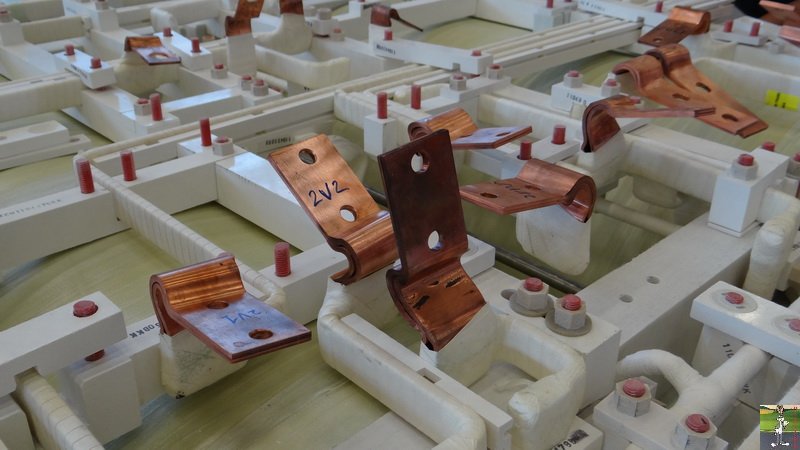

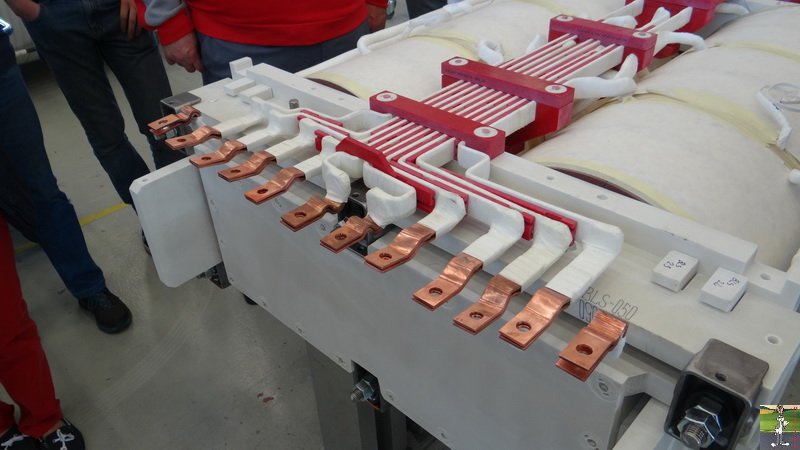

Réalisation du câblage.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 022

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 023

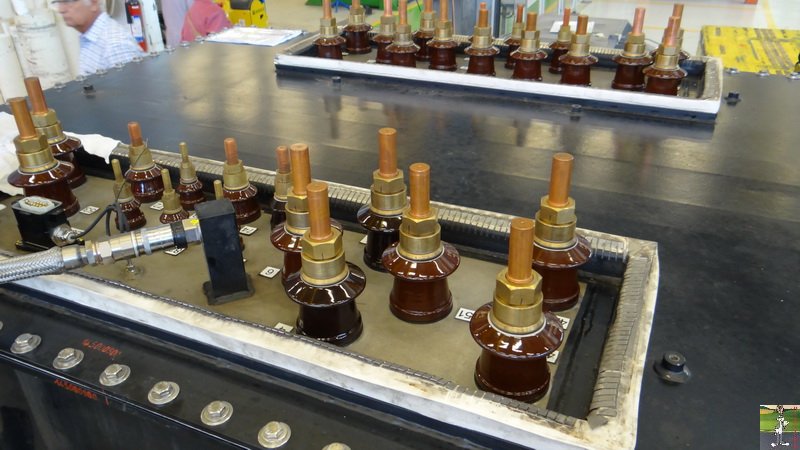

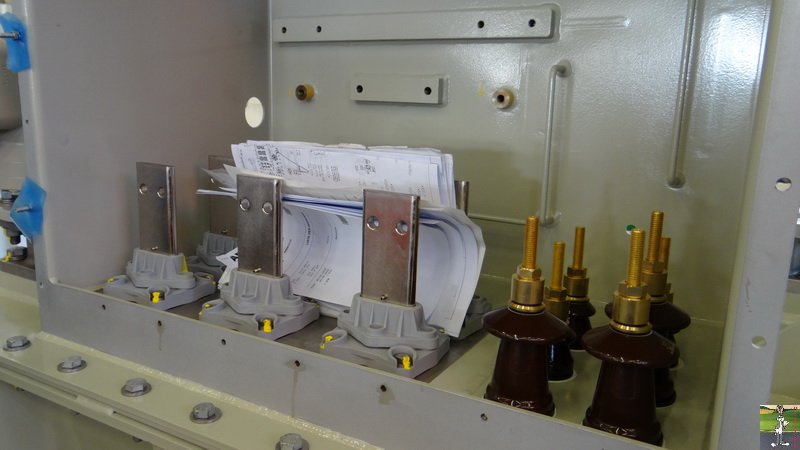

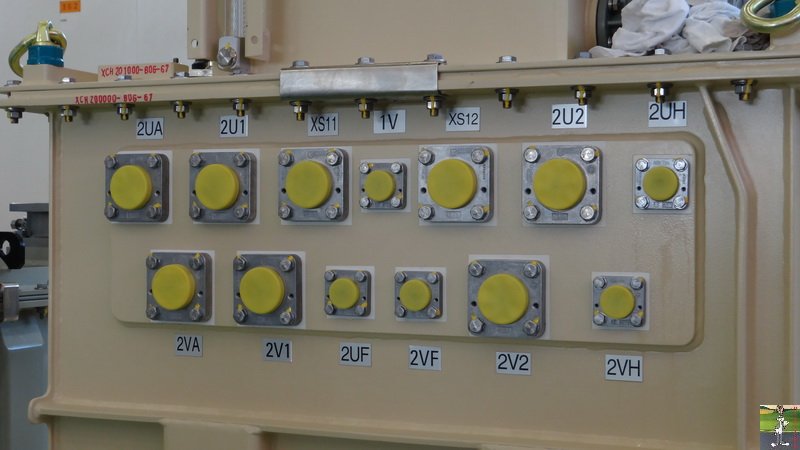

Les bornes.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 024

Câblage terminé en attende de mise en cuve.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 025

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 026

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 027

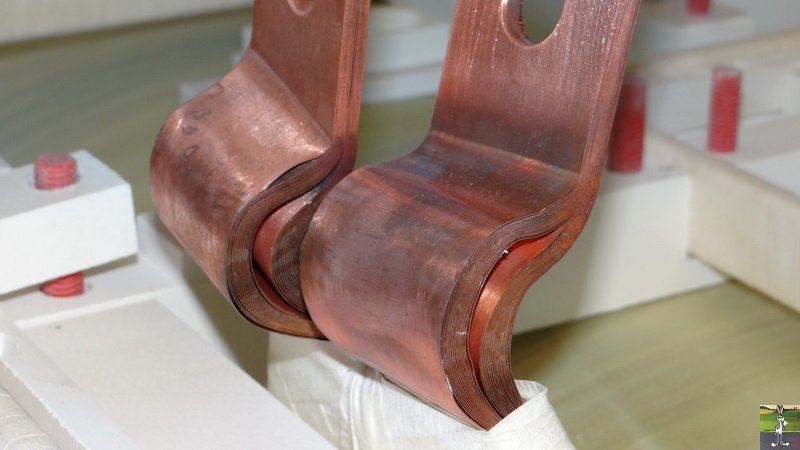

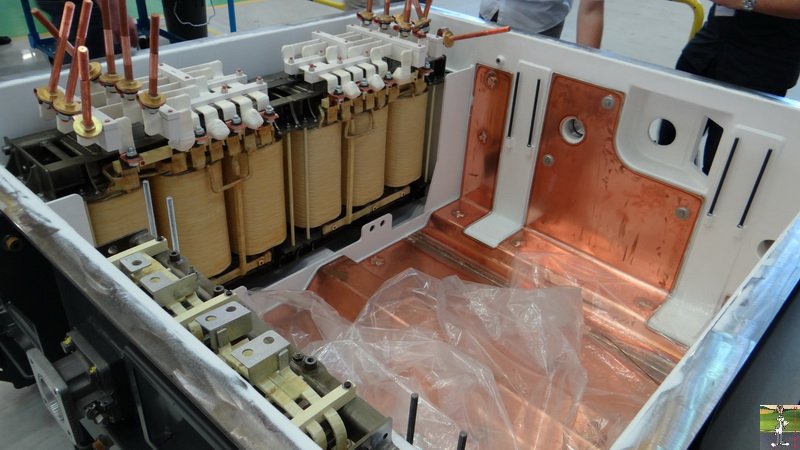

La cuve, un blindage en cuivre peut-être nécessaire afin de prévenir de toutes inductions parasites des circuits de voies (signalisation) de l'exploitant ferroviaire.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 028

Les bornes.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 029

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 030

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 031

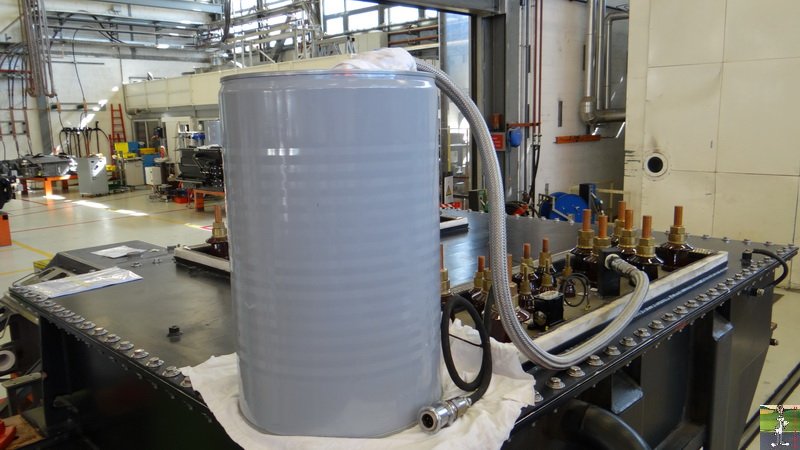

Après remplissage d'huile dans la cuve, un tonnelet permet de compenser l'imprégnation des différents composants (papier isolant, bois...)

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 032

Tests électrique, tous les transformateurs sont mis à leur tension d'utilisation et soigneusement contrôlés.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 033

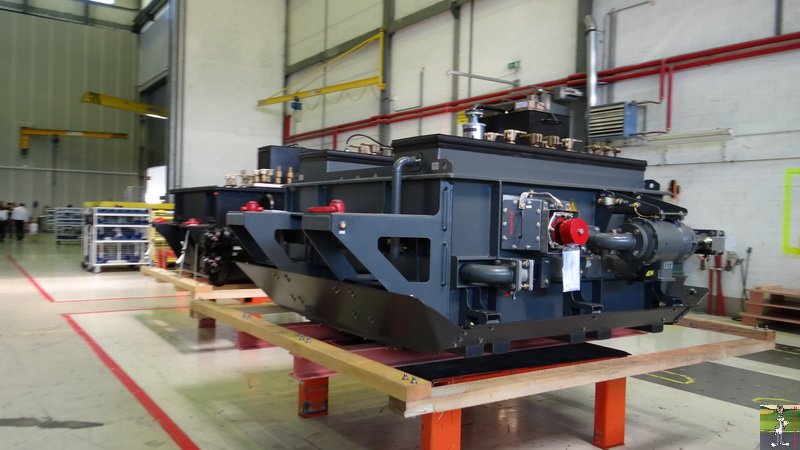

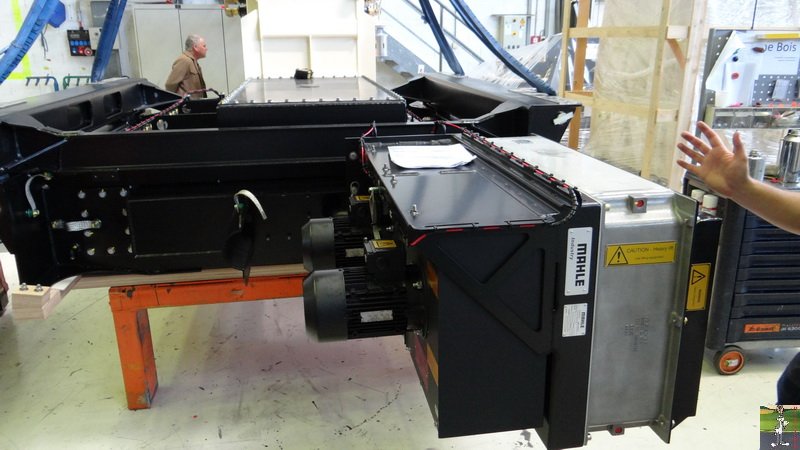

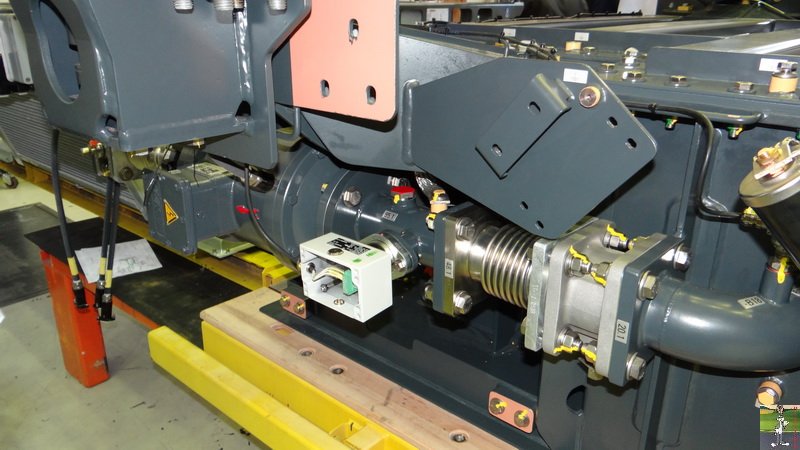

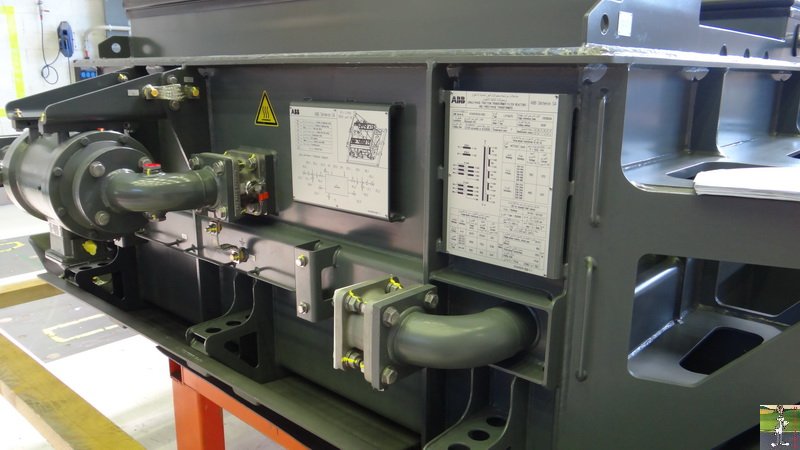

Les groupes de refroidissement sont installés sur les cuves.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 034

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 035

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 036

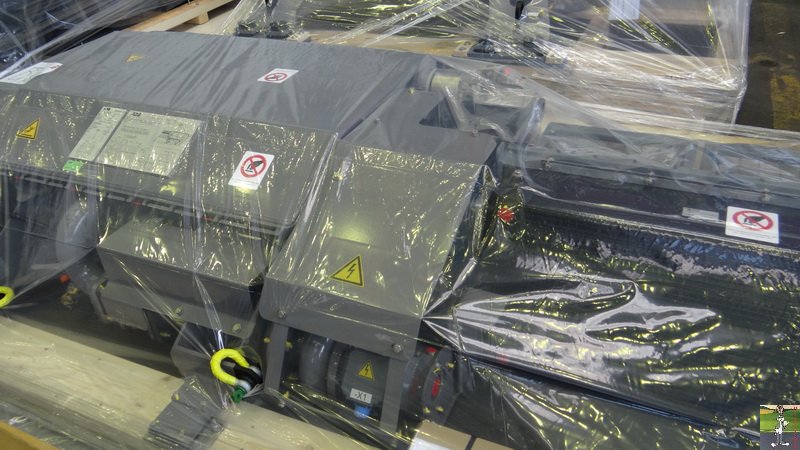

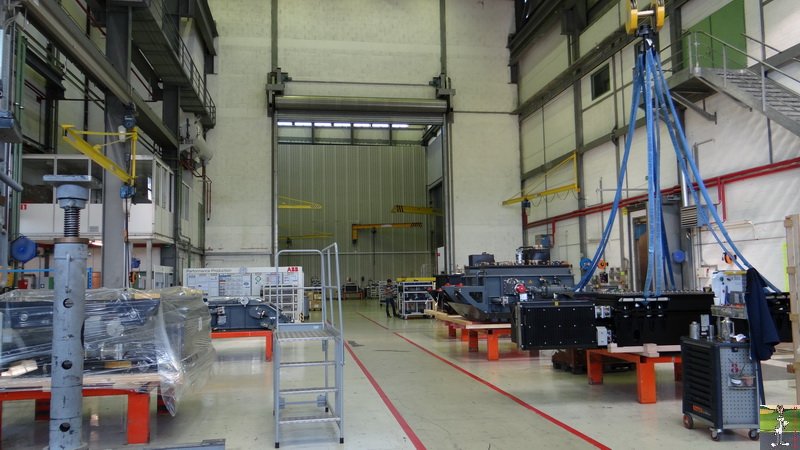

Il ne reste plus qu'à emballer soigneusement le matériel et à l'expédier aux clients.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 037

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 038

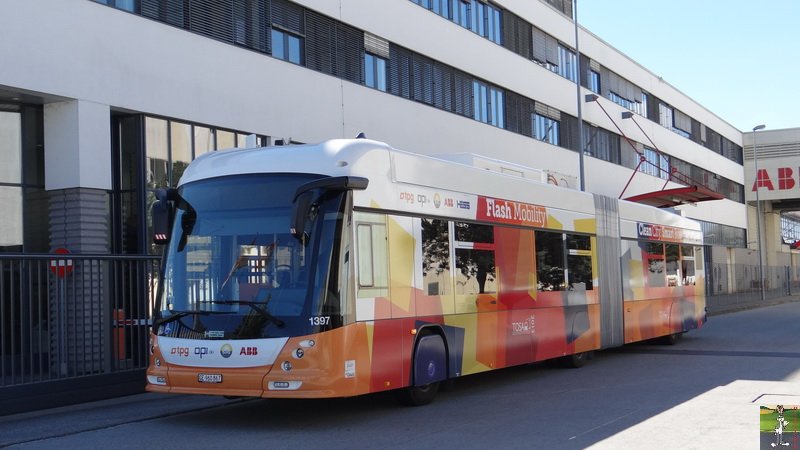

ABB a réalisé un autobus électrique sans fils, fonctionnant sur batteries et se rechargeant automatiquement lors de ses arrêts en ligne.

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 039

[GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 40x45_Digilap

Photos: [GE - CH] 2014-09-13 : Rapide visite d'ABB SECHERON 40x45_digilap ©️ Rémy JV - 13 Septembre 2014
